温度传感器

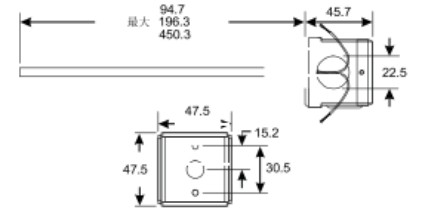

▉ TE-6300系列温度传感器
概述
TE-6300系列温度传感器经济实用,适用于多种温度测量环境,包括室内、室外、风管、水管、风管平均温度或可变风量应用。
该系列温度传感器具有以下多种类型:
1KΩ薄膜镍
1KΩ镍平均
1KΩ薄膜铂
100Ω铂等效平均
1KΩ铂等效平均
2.2KΩ热敏电阻
10KΩ热敏电阻
每种传感器局带有所需的安装附件,大大方便了订购和安装,从而减少调试时间及费用。
特点
▶ 传感器品种齐全
▶ 成套供应、提供所有的安装配件,简化订购程序
▶ 整体式NPT管路接口增加了传感器的连接强度,无需其他特殊的接口
▶ 精致的外壳,使传感器不收环境影响,并带标准、耐用、易用的导线接口
▶ 1/4英寸的O.D不锈钢塔头(除室内机风管平均温度外)
湿度传感器
▉ HT-1300/9000系列电子湿度传感器
概述
江森自控电子式湿度传感器使用先进操控技术和感湿元件。湿度传感器可测量0至100%RH(无冷凝)的相对湿度范围,并且使用的温度范围宽。
HT-9000系列湿度传感器的测量响应快、稳定性好、性能优越、特别适用于冷冻及HVAC领域。
此系列产品也包括可提供配备有温度传感器的温、湿度传感器及变送器。
建议湿度传感器与江森自控的控制器配套使用,如TC/SC/DC/DX-9100系列、系统27Nova/MS系列等控制器,或其它系统中输入/输出电压信号相容的设备上使用。
此系列湿度传感器使用聚合电容材料做感湿元件,电容值随湿度的改变而成比例地改变。
感测元件和内置的变送器合为一体,并有薄膜保护,免除被污染的危险。
特点
▶ 所有的产品型号内置变压装置,可以直接使用标准的控制设备电源。
▶ 风管型配有加长的探头和法兰接口
▶ 湿度传感器适用于0至100%RH的相对湿度范围(无冷凝)
▶ 湿度传感器可应用于大多数的恶劣环境
▶ 可选用一体化温、湿度传感器及变送器
▶ 聚合电容感湿元件和一体化的变送装置
▶ 备有风管型和房间型可供选择
▶ 防护等级:IP30
二氧化碳传感器
▉ VC1008T系列风管/壁挂二氧化碳变送器
概述
VC1008T是一系列安装方便、操作简单、成本低廉的二氧化碳传感器/变送器。它是专门为智能化楼宇以及其他需要检测二氧化碳含量的场所而设计的变送器。
在线检测空气中的二氧化碳含量,出厂设定标准测量时0-2000PPM CO2(根据特殊的要求,测量的范围可以更高)。带有标准的线性输出:0-10V,4-20mA及继电器开关输出。
用VC1008T于智能型通风系统控制,对节约能源和改善室内空气品质有很好的平衡作用。
特点
▶ 测量范围:0-2000PPM CO2
▶ 两路模拟信号输出和一路继电输出
▶ OUT1:0-10V(对应0-2000PPM CO2)
▶ OUT2:4-20mA(对应0-2000PPM CO2)
▶ OUT3:设定点1000PPM,N.C.&N.O继电输出(OUT3为-R可选输出点)
▶ 简单和低成本的设计,是连接到DDC控制的****选择
▶ 非特殊的应用环境,无需校准
▶ 两种防护等级不同的壳体
▶ IP20壁挂式 VC1008T
▶ IP65管道式 VC1008T-K
压差开关

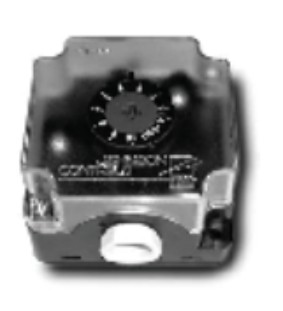

▉ P233系列灵敏压差开关
概述
当空气流量变化时,此开关能够检测压差的变换(动压或通过固定节流圈的压降)由两个传感器孔检测到的压差,作用于压差开关薄膜的两侧。用弹簧承托的薄膜移动并启动开关。P233A/F系列也可用于探测压差,当探测微量正压时,只需使用高压连接端而不用低压连接端,若探测真空时,便只需使用低压连接端,而高压连接端不接,直接接通大气。
特点
▶ 可用于测量相对压力、真空和压差多种应用
▶ 多种附件可选
▶ 易于安装和接线,多种安装方式可行
▶ 坚实而耐用的结构
▶ 标准PG11螺纹套
▶ 管和可选DIN43650接件
▶ 精确稳定的开关定
▶ 标准的单刀双掷触点
▶ 防护等级:IP54
水流开关

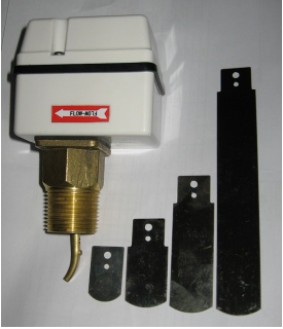

▉ FS80-C流量开关
概述
FS80-C流量开关根据管线中的水、乙二醇等非腐蚀性液体流量来进行液流控制。
FS80-C流量开关根据不同的流量,使用不同的流向片。
FS80-C流量开关配有单刀双掷开关,当流量超过或低于设定流量率时,通过从同一个电流向一个装置供电和切段另一个装置的电流。
特点
▶ 最高液体压力为1.5MPa
▶ 可用于较大液体压力范围
▶ 可调流向片
▶ 允许1英寸至6英寸流向片应用范围
▶ 可调流量范围
▶ 允许使用者根据系统需要挑选流量设定值
▶ IP55防护等级
▶ 可应用于室内或室外环境
水管压力传感器
▉ P499压力传感器
概述
P499系列电子式压力变送器是紧凑、经济、坚固、直接安装型压力变送器,其输出模拟信号与所感测的压力呈线性关系,适用于商业和工业冷冻及空调应用。
P499传感器具有焊接的不锈钢结构,电气部分与环境隔离。不受温度变动、高温、冷凝结冰影响。应用于所有非腐蚀性制冷剂及氨。
P499传感器具有多个压力等级(高达750psi)可供选择,包括了几乎所有的一般制冷剂和空调应用。
特点
▶ 坚固式不锈钢结构
▶ 与环境隔离的电气部分
▶ 可靠性高,重复性好及寿命长
▶ 多种压力等级范围(****750psi)
▶ 传感器部件少
▶ 所有功能集成在单一芯片上,包括传感器及信号处理部分
▶ 防护等级:至少IP65
水管温度传感器
▉ TE-6300系列水管温度传感器
概述
TE-6300系列温度传感器经济实用,适用于多种温度测量环境,包括室内、室外、风管、水管、风管平均温度或可变风量应用。
该系列温度传感器具有以下多种类型:
1KΩ薄膜镍
1KΩ镍平均
1KΩ薄膜铂
100 Ω铂等效平均
1KΩ铂等效平均
2.2KΩ热敏电阻
10KΩ热敏电阻
每种传感器局带有所需的安装附件,大大方便了订购和安装,从而减少调试时间及费用。
特点
▶ 传感器品种齐全
▶ 成套供应、提供所有的安装配件,简化订购程序
▶ 整体式NPT管路接口增加了传感器的连接强度,无需其他特殊的接口
▶ 精致的外壳,使传感器不受环境影响,并带标准、耐用、易用的导线接口
▶ 1/4英寸的O.D不锈钢塔头(除室内机风管平均温度外)
水管流量传感器

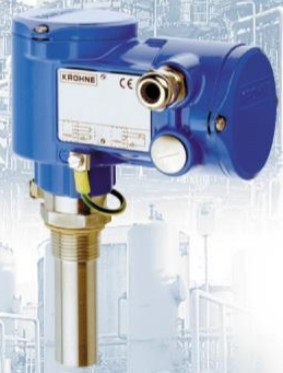

▉ 插入式电磁流量计DWM2000
概述
DWM 电磁流量变送器用于测量导电液体,胶体和悬浮液的流量。
类型
DWM 1000 流量开关,二线制开关量输出
DWM 2000 流量变送器,4-20 mA电流输出
测量原理
导体在磁场内运动可产生感应电压 U。被测液体就是一种导体,它的流动方向与磁场方向 B 垂直,产生的感应电压U与流经测量管的流体流速 v 成正比:U=k× B×v×D
k (仪表常数);B (磁感应强度);v(介质流速);D(电极间距电压);
U即两个电极(铂电极和接地电极)之间的电压。
特点
▶ 普通型,防护等级IP66,相当于NEMA4。潜水型,防护等级IP68,适用于敞开式管道和容易被洪水淹没的环境场合,可配普通型和加长型传感器
▶ 测量部件为不锈钢,陶瓷,铂
▶ 介质温度:-25℃ ~150℃环境温度:-25℃ ~+60℃
工作压力:2.5 MPa
▶ 电子部件在不中断过程条件下可换
▶ 管道管径:DN 50~DN400(传感器长度137mm) DN50~DN1000(传感器长度217.7mm)
▶ 如果用户管道口径大于DN1000 ,可选用DWM1000/2000/L(加长型)

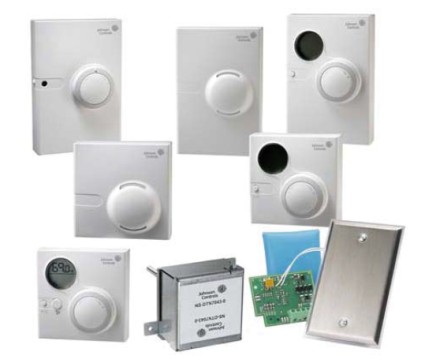

NS系列网络传感器
NS系列网络传感器包括NS系列网络区域传感器和NS系列风道网络传感器两部分。
NS系列网络区域传感器设计为直接与Metasys系统FECs,输入/输出模块,变风量末端控制器VMA1600和FX-PC系列可编程控制器(FX-PCGs,FX-PCVs,FX-PCXs)配套工作。各种型号的网络传感器监视着房间温度,也可用它监视一个区域的湿度,CO2浓度,区域的温度设定和调整以及其他变量,这些数据通过传感器执行器(SA)总线,传输到现场控制器中。
该系列网络传感器包括温度调节刻度盘,部分型号具有液晶显示功能,使位于该区域的人能看到区域温度,相对湿度,并调节区域温度设定值。一些温度和湿度模块还带有一个按钮,用于将显示数据在温度和湿度之间切换。这些模块也能够将默认的显示数据设定为温度或者湿度。
此外,还包括一个风机速度设定按钮(自动—停—低—中—高)。临时占用模式功能,允许用户向控制器发出信号,该区域现已有人,将原设定模式予以取消。某些型号上装有DIP开关,可用于多传感器应用情况下的独立地址配置。
为了通讯连接方便灵活,传感器连向控制器的接线可以通过模块的插孔或带螺丝的接线端子来完成。
每一个网络传感器包括一个SA总线访问口,允许其他设备登录到SA总线上。该插口可用来对被连接的控制器进行维护和调试或访问同一FC总线上的其他任一控制器。
NS系列网络区域传感器模块可以表面安装,竖向暗线箱安装,或者嵌入安装,以适应不同应用的需求。
NS系列风道网络传感器监测风道温度,典型应用在VAV箱的送风温度。检测数据通过其自身带有的305cm(10英寸)长的引出接线传送至SA总线上的FEC、VAM1600或NEC上。该305cm长的引出接线由四条22AWG标准长度四色耐热阻燃接线构成。每条接线线头均已拨皮并镀锡,以实现对SA总线螺丝接口的便捷连接。NS系列风道网络传感器有长度为102mm或203 mm(4或8in.)两种温度探针可供使用。所有型号产品中均安装有DIP开关,可用于多传感器应用情况下的独立地址配置。
